Arduino Led Mit Taster Einschalten Und Ausschalten

Okay, Freunde, lasst uns mal was Cooles basteln! Habt ihr jemals dieses befriedigende Gefühl erlebt, wenn etwas genau so funktioniert, wie ihr es wolltet? Heute tauchen wir ein in die Welt der Mikrocontroller und bauen etwas Einfaches, aber unglaublich Befriedigendes: Eine LED, die wir mit einem Taster ein- und ausschalten können. Klingt nerdig? Vielleicht. Aber glaubt mir, es macht *Spaß*.

Was wir brauchen: Eine kleine Einkaufsliste

Keine Angst, wir brauchen keine teure NASA-Ausrüstung. Die Zutaten sind leicht zu beschaffen und relativ günstig:

• Ein Arduino Uno (oder ein ähnliches Board). Das ist unser Gehirn.
• Eine LED. Je bunter, desto besser!
• Ein Taster. Der Knopf, der alles steuert.
• Ein 220-Ohm-Widerstand. Schützt die LED vor dem Durchbrennen (wichtig!).
• Ein 10k-Ohm-Widerstand. Verhindert unerwünschtes "Rauschen" am Taster.
• Ein paar Jumperkabel. Zum Verbinden aller Teile.
• Ein Breadboard. Eine praktische Plattform zum Experimentieren ohne Löten.

Ihr findet diese Teile entweder einzeln oder in praktischen Starterkits. Denkt daran: Der Weg ist das Ziel! Alleine die Suche und das Auspacken der Komponenten macht schon Laune.

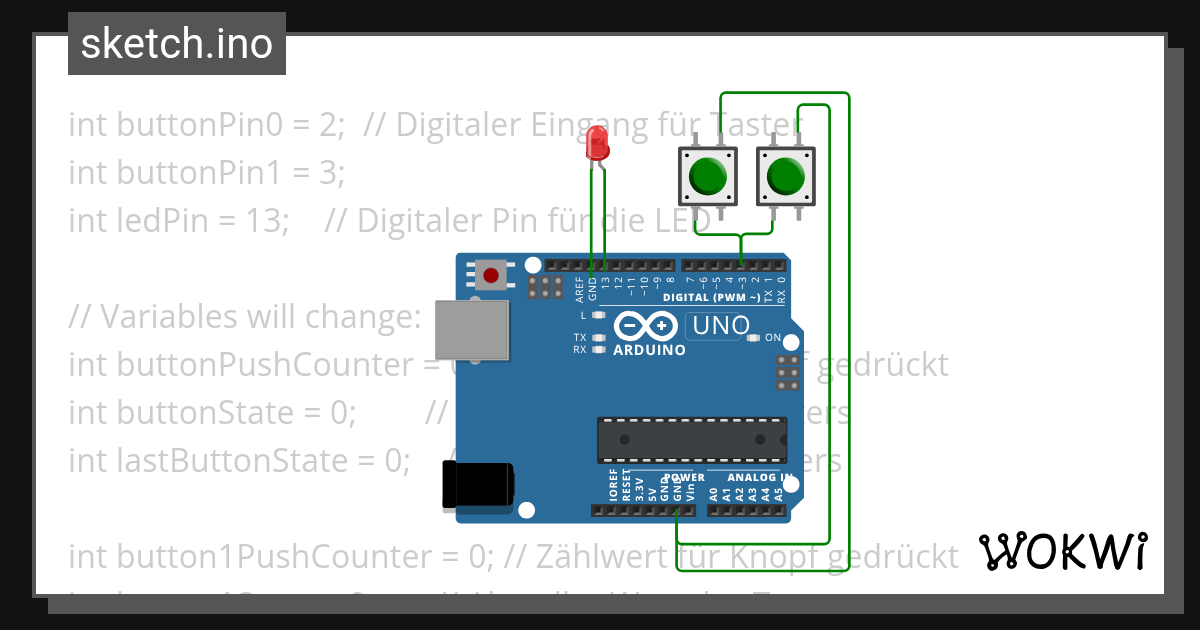

Der Schaltplan: Ein bisschen Theorie muss sein

Keine Sorge, wir werden es nicht zu kompliziert machen. Im Grunde verbinden wir die LED mit einem digitalen Pin am Arduino, natürlich über den 220-Ohm-Widerstand (Sicherheit geht vor!). Der Taster wird ebenfalls an einen digitalen Pin angeschlossen, zusammen mit dem 10k-Ohm-Widerstand. Dieser sorgt für ein definiertes Signal, wenn der Taster nicht gedrückt ist. Denkt an ihn als den Bodyguard des Tasters, der ihn vor unerwünschten Signalen schützt.

Eine detaillierte Schaltplanzeichnung findet ihr leicht online. Sucht einfach nach "Arduino LED Taster Schaltplan". Es gibt unzählige Tutorials und Bilder, die euch visuell helfen.

Der Code: Die Magie geschieht

Jetzt kommt der spaßige Teil: Der Code! Hier ist ein einfacher Code-Schnipsel, der die LED mit dem Taster steuert:

const int ledPin = 13;      // LED an Pin 13
const int buttonPin = 2;    // Taster an Pin 2
int buttonState = 0;        // Aktueller Zustand des Tasters

void setup() {
  pinMode(ledPin, OUTPUT);   // LED als Ausgang definieren
  pinMode(buttonPin, INPUT_PULLUP); // Taster als Eingang definieren (interner Pull-Up Widerstand)
}

void loop() {
  buttonState = digitalRead(buttonPin);

  if (buttonState == LOW) {
    digitalWrite(ledPin, HIGH);  // LED einschalten, wenn Taster gedrückt
  } else {
    digitalWrite(ledPin, LOW);   // LED ausschalten, wenn Taster nicht gedrückt
  }
}

Kopiert diesen Code in die Arduino IDE (die Software zum Programmieren des Arduino). Achtet darauf, dass ihr die richtigen Pins für die LED und den Taster definiert habt. Klickt dann auf "Hochladen" und *voilà!* Wenn alles richtig verkabelt ist, sollte eure LED aufleuchten, wenn ihr den Taster drückt.

Kleiner Tipp: Der `INPUT_PULLUP` Modus im Code aktiviert einen internen Widerstand im Arduino. Dadurch sparen wir uns einen externen Widerstand für den Taster! Clever, oder?

Fehlerbehebung: Wenn es nicht klappt…

Keine Panik! Programmieren ist wie ein Detektivspiel. Hier sind ein paar häufige Probleme und Lösungen:

• LED leuchtet gar nicht: Überprüft die Verkabelung. Ist der Widerstand richtig platziert? Ist die LED richtig herum eingebaut (LEDs haben eine Polarität!)?
• Code lässt sich nicht hochladen: Habt ihr den richtigen Arduino-Port ausgewählt? Ist das Arduino-Board richtig angeschlossen?
• LED flackert komisch: Überprüft die Verbindungen auf dem Breadboard. Manchmal sind sie lose.

Google ist dein Freund! Die Arduino-Community ist riesig und hilfsbereit. Es gibt unzählige Foren und Tutorials, die bei Problemen weiterhelfen.

Kulturelle Referenz: Das "Hello World" der Elektronik

Dieses kleine Projekt ist wie das "Hello World" der Elektronik. Es ist ein einfacher Einstieg, der aber die grundlegenden Prinzipien des Programmierens und der Hardware-Interaktion vermittelt. Es ist der erste Schritt auf einer Reise in die faszinierende Welt der selbstgebauten Gadgets und intelligenten Geräte. Denkt an es als euren persönlichen "Iron Man"-Arc Reactor, nur eben… kleiner und ohne Tony Stark.

Reflexion: Vom Taster zur Alltagstechnologie

Und jetzt haltet mal inne und denkt darüber nach. Dieser kleine Taster, der eine LED steuert, ist im Grunde das gleiche Prinzip, das in unzähligen Geräten unseres Alltags steckt: Der Lichtschalter, der Fernseher, der Computer. Überall stecken kleine elektronische Schaltungen, die auf unsere Befehle reagieren. Und mit ein bisschen Wissen und Kreativität können wir diese Technologie nutzen, um unsere eigene Umgebung zu gestalten und zu verändern.

Viel Spaß beim Basteln!
