Hardware In The Loop Prüfstand
Ein Hardware-in-the-Loop (HiL) Prüfstand ist eine Simulationsumgebung, die es ermöglicht, eingebettete Systeme in einer realitätsnahen Umgebung zu testen, ohne auf physische Prototypen oder den realen Einsatz angewiesen zu sein. Stell dir vor, du entwickelst die Steuerung für einen neuen Autopiloten. Anstatt direkt ein echtes Flugzeug zu riskieren, simuliert der HiL-Prüfstand die Umgebung – die Aerodynamik, die Sensoren, die Aktuatoren – und das Steuergerät (die "Hardware") agiert in dieser simulierten Welt. Diese Art von Testen ist entscheidend, um Fehler frühzeitig zu erkennen, Entwicklungskosten zu senken und die Sicherheit zu gewährleisten.
Anwendungsbereiche
HiL-Prüfstände sind vielfältig einsetzbar. Hier einige Beispiele:
- Automobilindustrie: Testen von Motorsteuergeräten (ECUs), Antiblockiersystemen (ABS), Elektronischer Stabilitätskontrolle (ESP), Fahrerassistenzsystemen (ADAS) und Autonomes Fahren.
- Luft- und Raumfahrt: Testen von Flugsteuerungscomputern, Triebwerkssteuerungen und Navigationssystemen.
- Industrielle Automatisierung: Testen von SPS-Steuerungen (Speicherprogrammierbare Steuerungen) für Produktionsanlagen, Robotersystemen und Prozesssteuerungen.
- Energietechnik: Testen von Steuerungen für Windkraftanlagen, Solaranlagen und intelligente Stromnetze.
Phasenweiser Walkthrough eines HiL-Tests
Hier ist ein vereinfachter Überblick über die typischen Schritte bei der Durchführung eines HiL-Tests, dargestellt am Beispiel eines Motorsteuergeräts (ECU):
- Modellierung der Umgebung:
- Was: Erstellung eines mathematischen Modells der realen Umgebung, in der die ECU betrieben wird. Im Falle des Motorsteuergeräts umfasst dies Modelle des Motors (Verbrennung, Drehmoment, Abgas), des Getriebes, der Fahrzeugdynamik und der Sensorik (Temperatur, Druck, Drehzahl).
- Beispiel: Die Drehzahl des Motors wird über ein Differentialgleichungssystem in Abhängigkeit vom Gaspedalwinkel, der Last und anderen Parametern modelliert. Sensorsignale wie die Kühlmitteltemperatur werden ebenfalls simuliert.
- Hardware-in-the-Loop-Plattform:

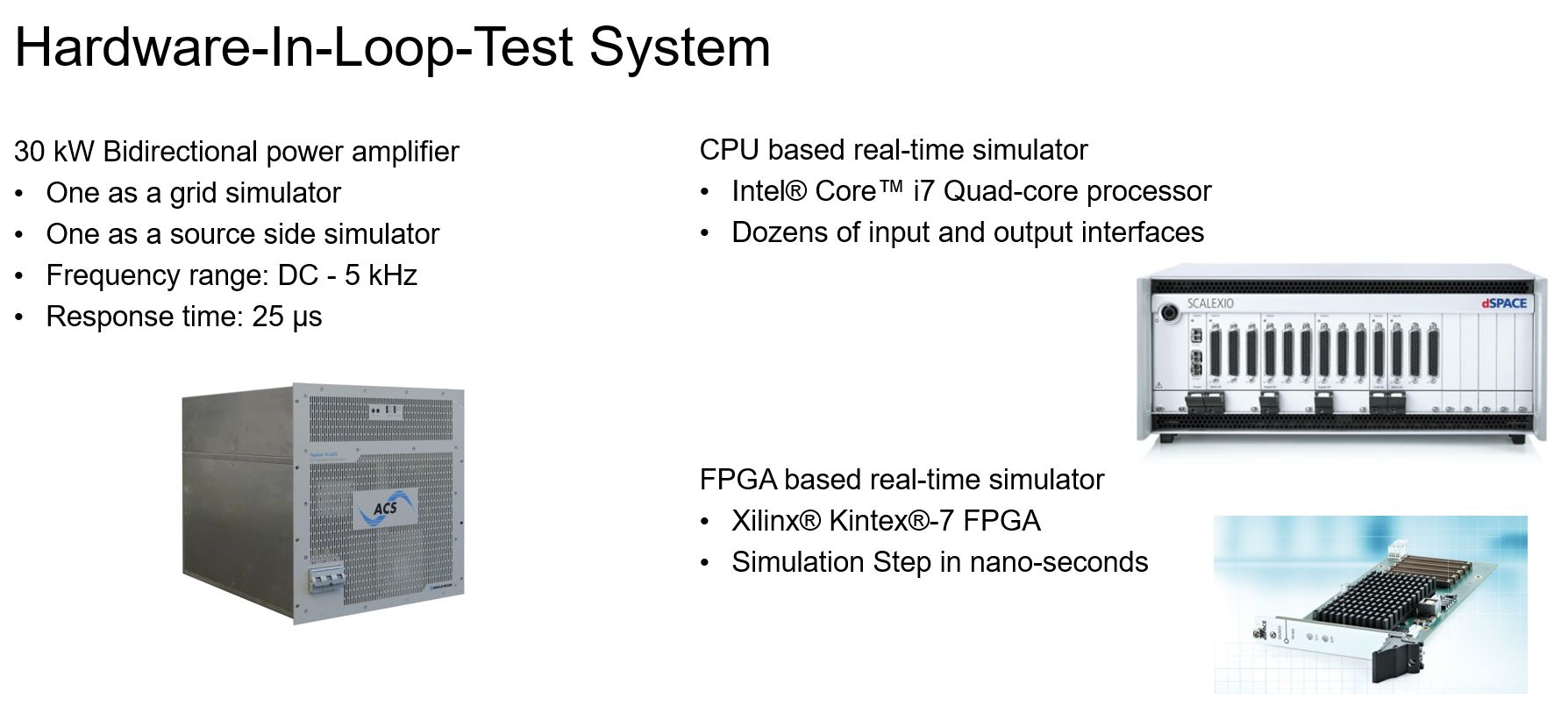

- Was: Eine spezielle Hardware-Plattform, die die simulierte Umgebung in Echtzeit ausführt und die erforderlichen Ein- und Ausgänge für die ECU bereitstellt. Diese Plattform muss in der Lage sein, komplexe Modelle schnell zu berechnen und realitätsnahe Signale zu generieren.
- Beispiel: Ein Echtzeit-Simulator mit leistungsstarken Prozessoren, analogen und digitalen Ein- und Ausgängen sowie Kommunikationsschnittstellen (z.B. CAN, LIN, Ethernet).
- Verbindung der ECU:
- Was: Die ECU wird direkt mit der HiL-Plattform verbunden. Die Plattform liefert die simulierten Sensorsignale an die ECU, und die ECU sendet ihre Steuersignale (z.B. Zündzeitpunkt, Einspritzmenge) zurück an die Plattform.
- Beispiel: Die simulierten Signale des Kurbelwellenpositionssensors (CKP) und des Nockenwellenpositionssensors (CMP) werden an die ECU gesendet. Die ECU berechnet den optimalen Zündzeitpunkt und sendet dieses Signal an die HiL-Plattform, die dann die simulierten Auswirkungen auf den Motor berechnet.
- Testdurchführung und Datenerfassung:
- Was: Ausführung von Testszenarien und Erfassung relevanter Daten. Diese Szenarien können standardisierte Tests (z.B. Fahrzyklen) oder benutzerdefinierte Tests (z.B. Fehlerinjektion) umfassen.
- Beispiel: Die ECU wird einem simulierten Fahrzyklus unterzogen. Die HiL-Plattform erfasst Daten wie Drehzahl, Drehmoment, Abgastemperatur und Kraftstoffverbrauch. Gleichzeitig kann ein Fehler simuliert werden, z.B. ein defekter Lambdasensor, um zu prüfen, wie die ECU darauf reagiert.
- Analyse und Auswertung:
- Was: Analyse der erfassten Daten, um die Leistung der ECU zu bewerten und Fehler zu identifizieren. Dies kann die Überprüfung von Grenzwerten, die Analyse von Trends und die Durchführung von Fehleranalysen umfassen.
- Beispiel: Die erfassten Daten werden mit den erwarteten Werten verglichen. Wenn die Abgastemperatur zu hoch ist oder der Kraftstoffverbrauch über dem zulässigen Wert liegt, deutet dies auf ein Problem mit der ECU-Steuerung hin. Die Daten können auch verwendet werden, um das Verhalten der ECU bei Fehlern zu analysieren und die Fehlerbehandlungsstrategien zu verbessern.
Wichtiger Hinweis: Die Genauigkeit des HiL-Tests hängt maßgeblich von der Qualität der Modelle ab. Je genauer die Modelle die reale Umgebung abbilden, desto zuverlässiger sind die Testergebnisse. Zudem ist die Echtzeitfähigkeit der Plattform von entscheidender Bedeutung, um das Verhalten der ECU unter realen Bedingungen korrekt zu simulieren.
