Ein Master-Slave JK Flip-Flop ist eine Art von Flip-Flop, das aus zwei in Reihe geschalteten JK Flip-Flops besteht: einem Master Flip-Flop und einem Slave Flip-Flop. Das Master-Flip-Flop empfängt die Eingangssignale, während das Slave-Flip-Flop seine Ausgabe nur ändert, wenn das Taktsignal seinen Zustand wechselt. Diese Konfiguration beseitigt das "Race-Around"-Problem, das bei einfachen JK Flip-Flops auftreten kann, bei dem die Ausgabe während eines einzelnen Taktimpulses mehrmals umschalten kann. Das Verständnis der Wahrheitstabelle ist entscheidend für das Verständnis und die Verwendung dieser Schaltung.

Die Wahrheitstabelle eines Master-Slave JK Flip-Flops beschreibt das Verhalten der Ausgänge (Q und Q'), basierend auf den Eingängen J, K und dem Taktsignal (CLK). Die Tabelle zeigt alle möglichen Kombinationen von Eingaben und den resultierenden Ausgangszustand nach einem Taktimpuls. Hier ist eine schrittweise Erläuterung, wie man die Wahrheitstabelle interpretiert:

Schritt 1: Die Eingänge. Die Eingänge sind J, K und CLK (Takt). J und K steuern die Operation des Flip-Flops. CLK ist das Taktsignal, das bestimmt, wann der Zustand des Flip-Flops geändert wird.

Schritt 2: Taktübergang. Der Ausgang des Master-Slave JK Flip-Flops ändert sich nur am negativen oder positiven Taktübergang, abhängig von der Konstruktion. In den meisten Darstellungen wird der Übergang durch einen Pfeil (↑ für steigende Flanke, ↓ für fallende Flanke) bei CLK angezeigt.

Schritt 3: Die Bedingungen. Betrachten wir die verschiedenen Kombinationen von J und K.

• J = 0, K = 0: Dies ist der "No Change"-Zustand. Das Flip-Flop behält seinen vorherigen Zustand bei (Q(t+1) = Q(t)). Wenn Q vorher 0 war, bleibt es 0. Wenn Q vorher 1 war, bleibt es 1. Zum Beispiel, wenn Q(t) = 1 ist und J=0 und K=0 sind, dann wird Q(t+1) = 1 sein, nachdem der Taktimpuls erfolgt ist.
• J = 0, K = 1: Dies ist der "Reset"-Zustand. Der Ausgang Q wird auf 0 gesetzt (Q(t+1) = 0). Zum Beispiel, wenn Q(t) vorher 1 war und nun J=0 und K=1 sind, dann wird Q(t+1) = 0 sein.
• J = 1, K = 0: Dies ist der "Set"-Zustand. Der Ausgang Q wird auf 1 gesetzt (Q(t+1) = 1). Zum Beispiel, wenn Q(t) vorher 0 war und nun J=1 und K=0 sind, dann wird Q(t+1) = 1 sein.
• J = 1, K = 1: Dies ist der "Toggle"-Zustand. Der Ausgang Q wechselt seinen Zustand (Q(t+1) = Q'(t)). Wenn Q vorher 0 war, wird es 1. Wenn Q vorher 1 war, wird es 0. Zum Beispiel, wenn Q(t) = 0 ist und J=1 und K=1 sind, dann wird Q(t+1) = 1 sein.

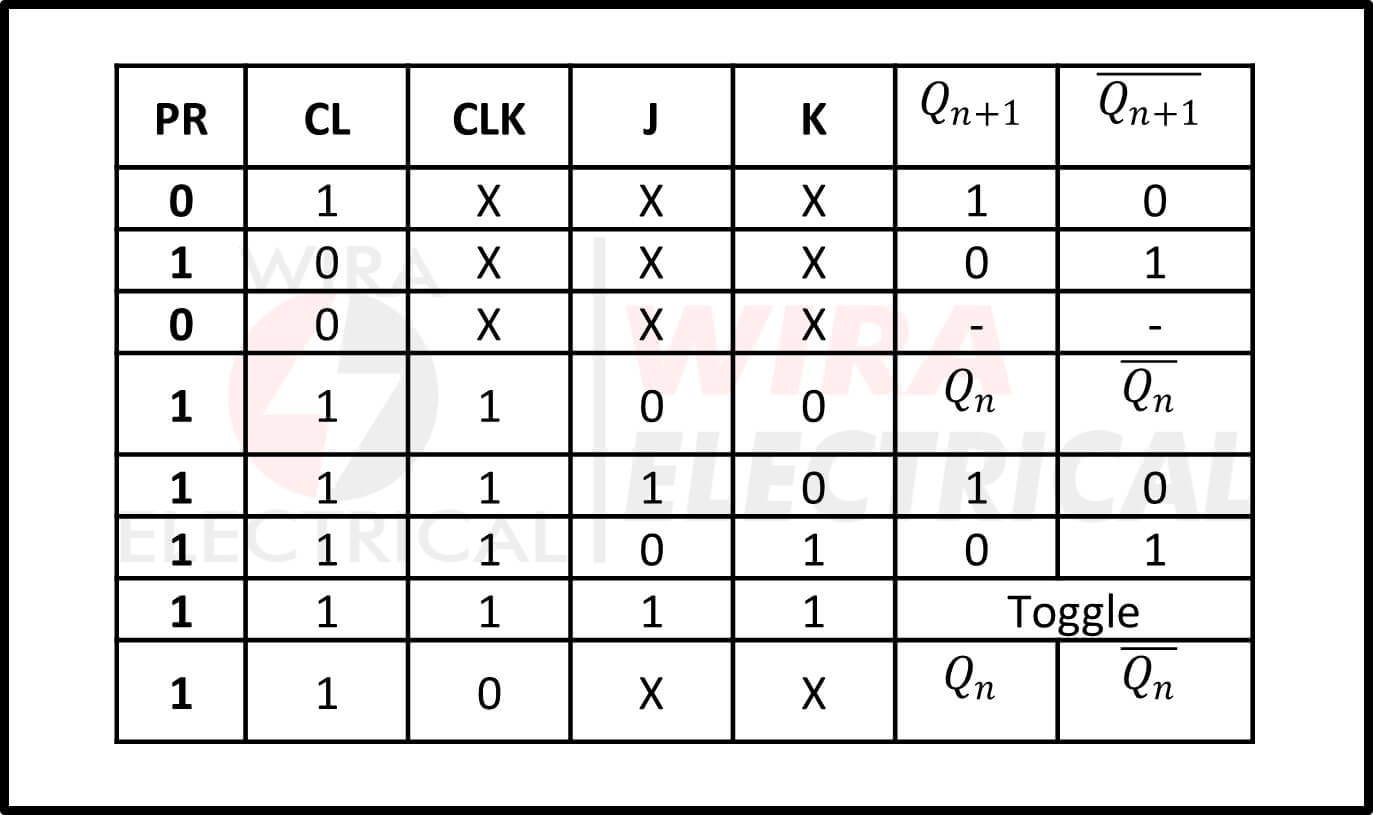

Schritt 4: Die Wahrheitstabelle. Hier ist eine vereinfachte Darstellung der Wahrheitstabelle:

CLK | J | K | Q(t+1)
---|---|---|---
↓ | 0 | 0 | Q(t) (No Change)
↓ | 0 | 1 | 0 (Reset)
↓ | 1 | 0 | 1 (Set)
↓ | 1 | 1 | Q'(t) (Toggle)

Der Master-Slave JK Flip-Flop ist wichtig, weil er das Race-Around-Problem beseitigt, das bei Standard-JK-Flip-Flops auftreten kann. Dies geschieht durch die Verwendung von zwei Flip-Flops. Eines dient als Master und empfängt die Eingaben und das andere dient als Slave und gibt das Signal aus. Der Slave ändert seinen Zustand nur, wenn das Taktsignal umschaltet. Das Ergebnis ist eine viel stabilere und vorhersehbarere Ausgabe.

Praktische Anwendungen: Master-Slave JK Flip-Flops werden in einer Vielzahl von Anwendungen eingesetzt.

• Zähler: Sie können verwendet werden, um binäre Zähler zu implementieren. Die Toggle-Funktion macht sie ideal für Anwendungen, bei denen Ereignisse gezählt werden müssen.
• Schieberegister: Sie können zum Aufbau von Schieberegistern verwendet werden, die Daten speichern und verschieben. Dies ist nützlich in digitalen Systemen für die Datenverarbeitung und -speicherung.
