Herzlich willkommen! Dieser Artikel richtet sich an Elektronik-Enthusiasten, Studenten und alle, die mehr über die Anwendung von P-Kanal-MOSFETs als Schalter erfahren möchten. Wir werden die Funktionsweise, Vor- und Nachteile sowie typische Anwendungen dieser vielseitigen Bauelemente beleuchten.

Haben Sie sich jemals gefragt, wie elektronische Geräte so effizient ein- und ausgeschaltet werden können? Ein Schlüsselbaustein vieler solcher Schaltungen ist der P-Kanal-MOSFET. Aber wie funktioniert er eigentlich als Schalter, und wann ist er die beste Wahl? Tauchen wir ein in die Welt der P-Kanal-MOSFETs und entdecken ihre Fähigkeiten.

Was ist ein P-Kanal-MOSFET?

Ein MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor) ist ein Transistor, der die Spannung an einem Gate verwendet, um den Stromfluss zwischen Source und Drain zu steuern. Es gibt zwei Haupttypen: N-Kanal- und P-Kanal-MOSFETs. Der Unterschied liegt in der Art und Weise, wie sie leitend werden.

Beim P-Kanal-MOSFET ist das Substrat des Halbleiters vom N-Typ, und die Source- und Drain-Bereiche sind vom P-Typ. Im Ruhezustand, wenn keine Spannung am Gate anliegt, ist der Kanal zwischen Source und Drain gesperrt. Um den MOSFET einzuschalten, muss eine negative Spannung (bezogen auf die Source) an das Gate angelegt werden. Je negativer die Gate-Spannung, desto mehr Strom kann fließen.

Grundlegende Funktionsweise

Hier eine vereinfachte Erklärung, wie ein P-Kanal-MOSFET als Schalter funktioniert:

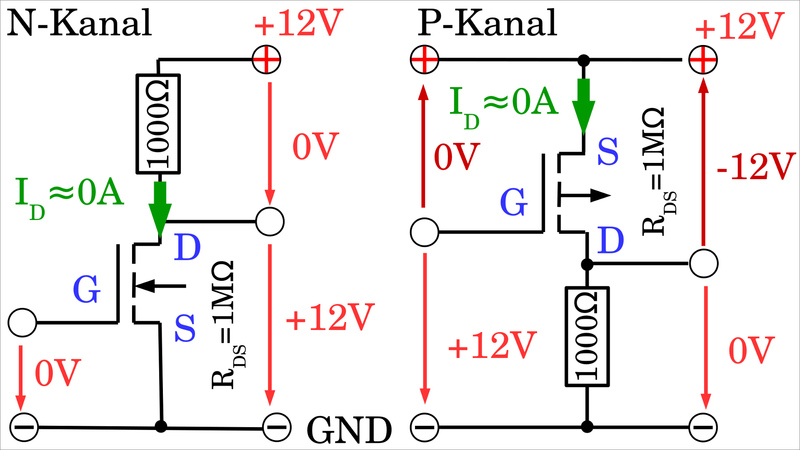

• Aus-Zustand (Sperrzustand): Wenn die Gate-Spannung gleich oder nahe der Source-Spannung ist, fließt kein Strom zwischen Source und Drain. Der MOSFET ist "ausgeschaltet".
• Ein-Zustand (Leitzustand): Wenn die Gate-Spannung deutlich negativer als die Source-Spannung ist (über einer bestimmten Schwellenspannung), wird ein leitender Kanal zwischen Source und Drain erzeugt. Der MOSFET ist "eingeschaltet", und Strom kann fließen.

Der P-Kanal-MOSFET als Schalter: Eine detaillierte Betrachtung

Die Fähigkeit des P-Kanal-MOSFET, den Stromfluss zu steuern, macht ihn zu einem idealen Kandidaten für Schaltanwendungen. Er kann verwendet werden, um Lasten ein- und auszuschalten, Signale zu steuern oder als Teil komplexerer Schaltungen zu fungieren.

Vorteile der Verwendung eines P-Kanal-MOSFETs als Schalter

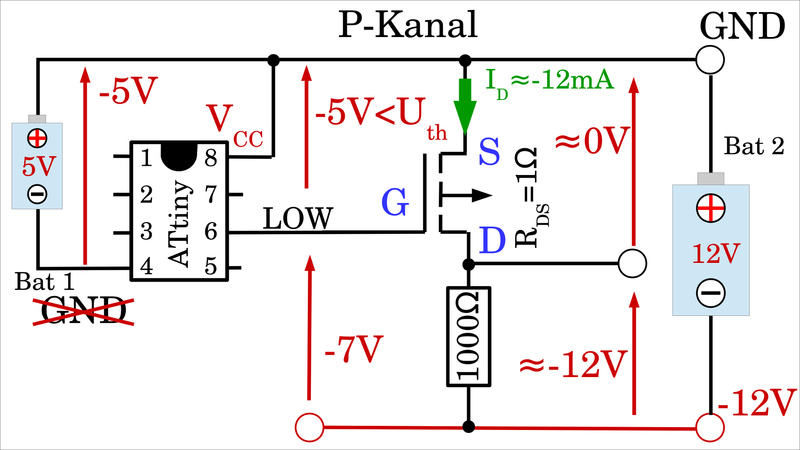

• Einfache High-Side-Schaltung: Ein wesentlicher Vorteil ist die einfache Realisierung von High-Side-Schaltungen. Hierbei wird der Schalter (der MOSFET) auf der High-Side der Last (d.h. zwischen der positiven Versorgungsspannung und der Last) platziert. Bei P-Kanal-MOSFETs ist dies einfacher zu realisieren als bei N-Kanal-MOSFETs, da das Gate typischerweise einfach auf Masse gezogen werden kann, um den MOSFET einzuschalten.
• Weniger Komplexität bei High-Side-Schaltung: Im Gegensatz zu N-Kanal-MOSFETs, die für High-Side-Schaltungen oft eine Gate-Treiberspannung benötigen, die höher als die Versorgungsspannung liegt, kann ein P-Kanal-MOSFET oft einfacher angesteuert werden.

Nachteile und Einschränkungen

• Geringere Schaltgeschwindigkeit: Im Allgemeinen sind P-Kanal-MOSFETs tendenziell langsamer als N-Kanal-MOSFETs. Dies liegt an der geringeren Beweglichkeit der Löcher (die Ladungsträger im P-Kanal) im Vergleich zu den Elektronen (die Ladungsträger im N-Kanal).
• Höherer Durchlasswiderstand (R_DS(on)): Für vergleichbare Chipgrößen haben P-Kanal-MOSFETs oft einen höheren R_DS(on) als N-Kanal-MOSFETs. Dies bedeutet, dass sie mehr Leistung in Form von Wärme ableiten können, wenn sie eingeschaltet sind.
• Kosten: P-Kanal-MOSFETs können in bestimmten Fällen teurer sein als N-Kanal-MOSFETs.

Anwendungen des P-Kanal-MOSFETs als Schalter

P-Kanal-MOSFETs finden in einer Vielzahl von Anwendungen Verwendung, insbesondere dort, wo eine einfache High-Side-Schaltung erforderlich ist.

• Lastschalter: Zum Ein- und Ausschalten von Lasten wie Motoren, LEDs oder anderen elektronischen Komponenten.
• Batteriemanagementsysteme (BMS): Zum Schutz von Batterien vor Überladung oder Tiefentladung.
• Leistungsverteilung: Zur Steuerung der Stromversorgung in verschiedenen Teilen eines Systems.
• High-Side-Schaltungen: Wie bereits erwähnt, sind sie ideal für Anwendungen, bei denen die Last auf der High-Side der Stromversorgung geschaltet werden muss.

Beispiele aus der Praxis

Stellen Sie sich ein tragbares Gerät vor, das mit einer Batterie betrieben wird. Ein P-Kanal-MOSFET könnte verwendet werden, um die Stromversorgung eines bestimmten Moduls zu steuern. Wenn das Modul nicht benötigt wird, kann der MOSFET "ausgeschaltet" werden, um Strom zu sparen und die Batterielaufzeit zu verlängern. Das ist ein einfaches, aber wirkungsvolles Beispiel.

Ein weiteres Beispiel ist ein Solarpanel-Ladesystem. Ein P-Kanal-MOSFET kann verwendet werden, um den Ladestrom von den Solarpanels zur Batterie zu steuern. Der MOSFET schaltet den Stromfluss ab, wenn die Batterie voll ist, um eine Überladung zu verhindern.

Auswahl des richtigen P-Kanal-MOSFETs

Bei der Auswahl eines P-Kanal-MOSFETs für eine bestimmte Anwendung sind mehrere Faktoren zu berücksichtigen:

• Spannungsfestigkeit (V_DS): Die maximale Spannung, die der MOSFET zwischen Drain und Source aushalten kann, ohne zu beschädigen.
• Strombelastbarkeit (I_D): Der maximale Strom, den der MOSFET dauerhaft führen kann.
• Durchlasswiderstand (R_DS(on)): Der Widerstand des MOSFETs, wenn er eingeschaltet ist. Je niedriger der R_DS(on), desto geringer die Leistungsverluste.
• Gate-Schwellenspannung (V_GS(th)): Die Gate-Spannung, bei der der MOSFET beginnt, leitend zu werden.
• Schaltgeschwindigkeit: Wie schnell der MOSFET ein- und ausgeschaltet werden kann.
• Gehäuse und Bauform: Passend für die Anwendung und Kühlung.

Es ist wichtig, das Datenblatt des MOSFETs sorgfältig zu prüfen, um sicherzustellen, dass er die Anforderungen der Anwendung erfüllt. Achten Sie besonders auf die oben genannten Parameter und berücksichtigen Sie auch die Betriebsbedingungen, wie z.B. die Umgebungstemperatur.

Zusammenfassung

Der P-Kanal-MOSFET ist ein vielseitiges Bauelement, das sich hervorragend als Schalter eignet, insbesondere in High-Side-Schaltungen. Obwohl er einige Nachteile wie geringere Schaltgeschwindigkeit und höheren R_DS(on) im Vergleich zu N-Kanal-MOSFETs aufweist, überwiegen seine Vorteile in vielen Anwendungen. Durch die Berücksichtigung der spezifischen Anforderungen Ihrer Schaltung und die sorgfältige Auswahl des passenden MOSFETs können Sie seine Fähigkeiten voll ausschöpfen.

Der P-Kanal-MOSFET ist ein mächtiges Werkzeug im Repertoire jedes Elektronikdesigners. Durch das Verständnis seiner Funktionsweise und Eigenschaften können Sie effiziente und zuverlässige Schaltungen entwerfen.

Wir hoffen, dieser Artikel hat Ihnen ein besseres Verständnis für die Anwendung von P-Kanal-MOSFETs als Schalter vermittelt. Experimentieren Sie, lernen Sie und entdecken Sie die endlosen Möglichkeiten der Elektronik! Denken Sie daran, immer die Sicherheitsvorkehrungen zu beachten und die Datenblätter der Bauelemente sorgfältig zu prüfen.

Viel Erfolg bei Ihren Projekten!
